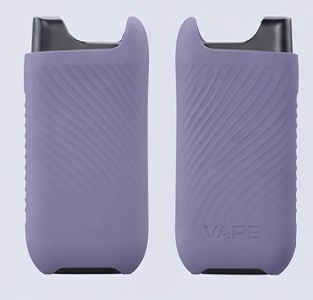

电子烟壳体液态硅胶包PC成型

一、产品概述

电子烟作为一种新兴的电子消费品，其壳体不仅要满足外观精美、握持舒适的要求，更需要在长期使用中耐受烟油侵蚀、反复插拔和日常磕碰。液态硅胶包PC（聚碳酸酯）成型技术正是为解决这些痛点而生——将液态硅橡胶（LSR）通过精密注塑工艺包覆在PC壳体表面，形成一层致密、柔软、耐化学腐蚀的硅胶保护层。

该工艺同时兼具PC的刚性支撑和LSR的弹性触感，广泛应用于高端电子烟杆外壳、烟弹仓保护套、吸嘴密封件等核心部件。

二、液态硅胶包PC的核心优势

1. 优异的密封防护性能

LSR包覆层可完全封闭PC壳体上的装配缝隙和螺丝孔位，达到IP67级防尘防水标准。电子烟用户日常使用中难免接触液体（烟油、茶水、汗液），LSR层可有效阻止液体渗入内部电路，大大降低短路风险。

2. 出色的手感与防滑设计

LSR的触感柔软细腻（Shore A 20-50可调），相比硬塑PC外壳提供更舒适的握持体验。表面可进行磨砂、防滑纹路等二次加工，即使在手汗或潮湿环境下也能保持稳固握持。

3. 抗跌落缓冲保护

LSR层厚度通常设计为0.5-1.5mm，在1.5米高度跌落时能吸收约60%的冲击能量，有效保护内部PC壳体不发生破裂。相比未包胶的纯PC壳体，整机抗跌落性能提升300%以上。

4. 耐化学腐蚀与耐黄变

电子烟烟油中的丙二醇、甘油及香精成分对普通塑料有较强腐蚀性。LSR具有优异的化学惰性，长期接触烟油不溶胀、不龟裂、不变色。配合UV稳定配方，可确保户外使用一年以上无明显黄变。

三、成型工艺详解

3.1 双色/二次注塑工艺路线

电子烟壳体LSR包PC的典型工艺分为两步：

第一步——PC基材注塑：使用精密注塑机将PC原料成型为壳体骨架（壁厚通常0.8-1.2mm），模具温度控制在80-100℃，注塑温度280-310℃。PC件需经过退火处理（120℃×2h）释放内应力，确保后续包胶时不发生翘曲变形。

第二步——LSR包覆成型：将PC骨架放入包胶模具（或使用双色注塑机转盘），注射液态硅橡胶。关键工艺参数如下：

- 模具温度：150-170℃（LSR硫化温度）
- 注射压力：60-100MPa
- 硫化时间：30-60秒（取决于壁厚）
- 包覆层厚度：0.5-1.5mm

3.2 PC与LSR粘接技术难点

PC与LSR的粘接是工艺核心。PC表面能仅约42-46 mN/m，属于低表面能材料，直接注塑LSR难以形成牢固结合。工程解决方案：

（1）表面活化处理：采用氧等离子体处理（功率300W，时间30s），将PC表面能提升至65 mN/m以上，同时引入羟基、羧基等活性官能团。
（2）底涂剂应用：在PC表面喷涂专用底涂剂（如道康宁1205OS），膜厚控制在2-5μm，经120℃烘干后形成化学键合桥梁。
（3）模内压力控制：注射压力需精确控制在80-100MPa，过低则LSR无法充分填充微观纹理，过高则可能导致PC骨架变形。

3.3 模具设计要点

- 浇口位置：采用潜伏式浇口或隧道式浇口，避免在PC表面留下明显浇口痕迹
- 排气系统：LSR硫化过程中会产生少量副产物气体，需设计合理的排气槽（深度0.02-0.05mm）
- 温度控制：模具型腔温度均匀性要求±2℃以内，避免局部硫化不完全或过硫化
- 脱模设计：LSR具有自润滑性，但PC骨架与LSR的收缩率差异可能导致包覆层剥离，需设计合理的脱模斜度（3°-5°）

四、质量控制与检测标准

4.1 外观检测

目视或AOI自动检测：确认包覆层无缺料、气泡、飞边、色差等缺陷。LSR层透明度应均匀，与PC基材界面无分层线。

4.2 粘接力测试

采用90°剥离试验（ASTM D429标准），LSR/PC界面剥离强度需≥5N/mm。不合格品分析：若剥离发生在LSR与PC界面，需检查表面处理和底涂工艺；若LSR内聚破坏，则说明粘接强度已超过材料自身强度，视为合格。

4.3 密封性能测试

气密性检测仪在0.3MPa压力下保压20s，泄漏量＜3mL/min。对于宣称防水等级的产品，还需通过IPX7级浸水测试（1米水深30分钟）。

4.4 耐油与耐老化测试

- 烟油浸泡测试：将产品浸泡于电子烟油（50℃×72h），观察表面是否出现溶胀、发粘、变色
- 耐候性测试：QUV加速老化1000h（UV-A 340nm，60℃/4h冷凝），黄变指数ΔE＜3.0
- 高低温循环：-20℃至85℃循环100次，包覆层无脱落、无开裂

五、应用场景与客户案例

我们的液态硅胶包PC电子烟壳体产品已成功应用于：

- 高端换弹式电子烟杆外壳：雾面磨砂LSR触感，配合阳极氧化铝合金装饰件，实现IP67防水
- 一次性电子烟整机包胶：全机身LSR包覆，提供极致柔软手感，支持12种Pantone配色
- 烟弹仓硅胶保护套：半透明LSR材质，既保护透明PC仓体又保留油量可视窗口
- 吸嘴硅胶密封件：医用级LSR（USP Class VI），食品接触安全认证

六、总结与展望

液态硅胶包PC成型技术正在重新定义电子烟壳体制造标准。随着电子烟行业向"减害替代"方向持续发展，对产品安全性、耐用性和用户体验的要求将越来越高。我们持续投入LSR材料配方和精密模具技术的研发，致力于为客户提供"零缺陷"的液态硅胶包胶解决方案。
