液态硅胶包铜排、铝排成型技术：绝缘防护的革命性升级

一、铜排与铝排绝缘防护的行业痛点

铜排和铝排作为电力输配系统、新能源汽车电池包、储能设备、通讯基站等领域的关键导电部件，其绝缘防护一直面临严峻挑战。传统绝缘工艺——热缩套管、绝缘胶带缠绕、环氧树脂涂覆等——在现场应用中暴露出一系列难以根除的问题：

1. 热缩套管工艺：操作依赖人工热风枪加热收缩，效率低、一致性差。弯折部位容易起皱、鼓包，长期运行后套管老化开裂导致绝缘失效。在振动工况下（如电动汽车行驶中），套管与铜排界面易出现微动磨损，加速绝缘层破损。

2. 绝缘胶带缠绕：完全依赖人工操作，缠绕层数、搭接率难以标准化。胶带边缘易翘起、吸潮，在湿热环境下绝缘电阻大幅下降。对于异形结构（如L型弯排、多孔连接排），胶带难以完全贴合，留下绝缘盲区。

3. 环氧树脂涂覆：涂层厚度难以精确控制，局部过薄或过厚。环氧树脂固化后硬度高但脆性大，在温度交变（-40℃至105℃）和机械冲击下易开裂。此外，环氧涂层一旦出现破损，无法局部修复，必须整体更换。

4. 共同痛点：以上传统工艺均在大批量生产中面临效率瓶颈——每个铜排的绝缘处理需数分钟甚至数十分钟的人工操作时间，且每批产品的一致性难以保证，无法满足新能源汽车行业对零缺陷质量目标的严格要求。

二、液态硅胶包铜排/铝排工艺的技术突破

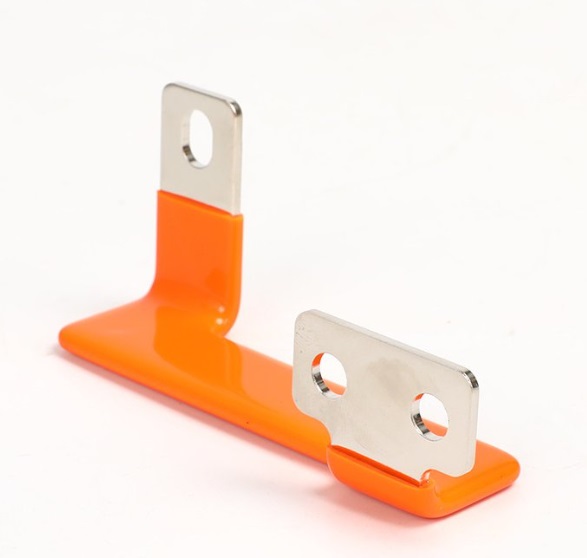

液态硅胶（LSR）包胶成型技术通过精密注射成型工艺，将液态硅橡胶直接包覆在铜排或铝排表面，形成一体化、零间隙的绝缘防护层。这一工艺从材料选择和成型方式两个维度上实现了对传统工艺的全面超越：

2.1 材料优势

LSR是一种具有三维网状交联结构的高性能弹性体，其分子主链为硅氧键（Si-O-Si），键能高达445kJ/mol，远高于碳碳键（356kJ/mol）。这赋予了LSR卓越的耐热稳定性（长期使用温度-50℃至200℃，短期可达250℃）、优异的电绝缘性能（体积电阻率≥10¹&sup4; Ω·cm，介电强度≥20kV/mm）以及出色的耐候性和化学稳定性。

相比传统绝缘材料：

- 对比热缩套管用聚烯烃材料：LSR的耐温等级更高（聚烯烃通常为-40℃至125℃），且LSR在高低温交变下不会硬化脆裂，始终保持弹性密封
- 对比绝缘胶带：LSR为一次成型整体包裹，不存在搭接缝隙和边缘翘起问题
- 对比环氧树脂：LSR的断裂伸长率可达300%-700%（环氧树脂仅2%-5%），在铜排受热膨胀或机械振动时可通过弹性变形吸收应力，不会开裂

2.2 工艺优势

液态硅胶注射成型为全自动化生产流程，单件成型周期仅30-90秒（取决于尺寸和壁厚），生产效率是传统人工缠绕工艺的10-20倍。注射成型过程由计算机精确控制，确保每件产品的包覆层厚度均匀一致（公差±0.1mm），从根本上解决了传统工艺一致性差的顽疾。

关键工艺参数：

- 模具温度：150-180℃（LSR硫化温度）
- 注射压力：80-150MPa
- 硫化时间：30-80秒
- 包覆层厚度：1.0-4.0mm（可根据耐压等级定制）
- 铜排预处理：脱脂清洗+喷砂（Ra 3-8μm）+底涂剂

2.3 粘接可靠性

铜和铝均为高表面能金属（铜表面能约1100 mN/m，铝约840 mN/m），理论上有利于粘接。但铜表面易氧化生成CuO/Cu&sub2;O，铝表面自然形成致密Al&sub2;O&sub3;氧化层（厚度约4-10nm），这些氧化层会显著降低粘接强度。我们的工艺方案包括：

- 铜排：酸洗活化去除氧化层 + 钝化保护（防止二次氧化）+ 底涂剂增强
- 铝排：碱性脱脂 + 铬酸盐转化处理（或环保型锆钛处理）+ 底涂剂
- 处理后粘接强度（剥离测试）：铜排≥8N/mm，铝排≥6N/mm，远高于传统绝缘方式

三、与传统工艺的全面对比

性能对比表（以2mm厚铜排绝缘为例）：

对比项目 | LSR包胶 | 热缩套管 | 绝缘胶带 | 环氧涂覆

耐温范围 | -50℃~200℃ | -40℃~125℃ | -20℃~105℃ | -40℃~130℃

耐压强度 | ≥20kV/mm | 15-20kV/mm | 10-15kV/mm | 12-18kV/mm

阻燃等级 | UL94 V-0 | UL94 V-0 | 通常V-2 | UL94 V-0

抗撕裂强度 | ≥12N/mm | - | - | 脆性

断裂伸长率 | 300%-700% | 200%-400% | 100%-200% | 2%-5%

防水等级 | IP68（完全密封） | IP54-IP65（缝隙进水） | IP54（边缘渗水） | IP65-IP67（开裂后失效）

单件成型周期 | 30-90秒 | 60-180秒（人工） | 120-600秒（人工） | 300-1200秒（含固化）

一致性 | 计算机控制，高度一致 | 依赖操作人员水平 | 依赖操作人员水平 | 依赖操作人员水平

异形件适应性 | 优（模具随形设计） | 差（弯折易起皱） | 一般（需多次缠绕） | 优（可涂覆）

四、典型应用场景

新能源汽车电池包：电池模组间的铜铝连接排需要在大电流通断（瞬间可达数百安培）下保持可靠的绝缘防护。LSR包胶方案通过一体化密封设计，同时满足：

- 耐电痕化（CTI≥600V）满足高压平台要求
- 耐电解液腐蚀（浸泡720h无变化）
- 耐振动冲击（ISO 16750-3机械负载测试）
- 阻燃自熄性（UL94 V-0，离火自熄≤5秒）

储能系统：大型储能柜内部铜排布局密集、空间狭小，LSR包胶方案可在0.5-1.0mm的狭小间隙内提供可靠的绝缘隔离，相比热缩套管节省空间30%以上，且无爬电风险。

通讯基站与数据中心：UPS电源系统、配电柜中的铜排需要长期稳定运行，LSR在湿热环境（85℃/85%RH）下1000小时老化后绝缘电阻仍保持≥1000MΩ，是传统方案性能衰减量的十分之一。

轨道交通与工业变频器：高频电磁环境对绝缘材料的介电性能提出了更高要求。LSR在1MHz频率下的介电常数稳定在2.8-3.2，介质损耗角正切值仅0.001-0.005，远优于环氧树脂（0.02-0.05），有效降低高频信号的能量损耗。

五、品质保障体系

我们为LSR包铜排/铝排产品建立了完整的质量检测体系：

- 外观检测：AOI自动光学检测（检出率≥99.5%）
- 尺寸检测：三坐标测量机（CMM）检测关键尺寸，公差±0.1mm
- 电气测试：耐压测试（2倍额定电压+1000V，1分钟无击穿）、绝缘电阻测试（≥1000MΩ）
- 密封测试：气密性检测（0.3MPa，30s，泄漏量≤3mL/min）
- 附着力测试：90°剥离试验（ASTM D429），铜排≥8N/mm，铝排≥6N/mm
- 可靠性测试：冷热冲击（-40℃↔125℃，500次循环）、耐盐雾测试（5% NaCl，48h）、阻燃测试（UL94 V-0）

六、结语

液态硅胶包铜排/铝排成型技术正在重新定义电力电子领域的绝缘防护标准。相比传统工艺，LSR包胶在绝缘性能、生产效率、长期可靠性和设计灵活性方面均具有压倒性优势。特别是在新能源汽车、储能系统和高端装备制造等对品质要求严苛的领域，LSR包胶方案已成为越来越多行业头部企业的首选。

如果您正在寻找铜排/铝排绝缘防护的升级方案，欢迎联系我们获取样品测试和技术方案评估。我们提供从产品设计、模具开发到批量生产的全链条服务，支持定制化壁厚、颜色和硬度需求。
