液态硅胶数据线防水密封技术：从IP68标准到极端环境应用的工程实践

一、防水密封的技术挑战与设计原则

在消费电子、医疗设备、工业物联网等领域，数据线需要在潮湿、浸水甚至水下环境中稳定工作。液态硅胶（LSR）因其优异的密封性能成为防水数据线的首选材料，但实现可靠的防水密封需要系统性的工程设计。

1.1 IP防护等级解析

IP68标准定义：

• 第一位数字6：完全防尘，无灰尘进入

• 第二位数字8：持续浸水条件下保持密封，具体条件由制造商规定（通常为1.5米水深×30分钟）

测试方法：

• 静水压测试：将产品浸入水中，施加相当于1.5-3米水深的压力（0.015-0.03 MPa）

• 持续时间：30分钟至24小时不等

• 判定标准：内部无水迹，电气性能正常（绝缘电阻>100 MΩ）

1.2 防水设计的三大核心原则

原则一：多重密封屏障

单一密封面存在失效风险，应采用"主密封+辅助密封+冗余密封"的三层防护策略：

• 主密封：LSR包覆层与线缆基材的化学粘接

• 辅助密封：接头处的O型圈或密封胶

• 冗余密封：灌封胶填充内部空隙

原则二：应力分散设计

弯折、拉伸等机械应力会导致密封界面疲劳开裂。解决方案包括：

• 应变消除结构：在接头处设计锥形过渡区，壁厚从0.8mm渐变至1.5mm

• 柔性铰链：在弯折频繁区域设置波纹状结构，降低局部应力集中

• 增强纤维：在LSR中嵌入芳纶纤维网，提升抗撕裂强度30-50%

原则三：材料兼容性匹配

不同材料的热膨胀系数差异会导致温度循环下的密封失效。关键数据对比：

LSR的高弹性模量使其能够吸收其他材料的形变，但需通过底涂剂解决粘接问题。

二、LSR防水密封的关键工艺技术

2.1 界面粘接强化技术

等离子表面处理：

• 设备参数：射频功率200-400W，气体流量50-100 sccm（氧气或氩气）

• 处理效果：表面能从30 dyn/cm提升至45-50 dyn/cm，接触角从90°降至30°以下

• 有效期：处理后4小时内必须完成注塑，否则表面能衰减20-30%

底涂剂选择与应用：

• 硅烷偶联剂：KH-550、KH-560，适用于TPE/PVC基材

• 涂覆方式：浸涂（浓度1-3%）、喷涂（膜厚1-3μm）、刷涂（局部补强）

• 固化条件：80-100°C×10-15分钟，形成化学键合层

共注塑工艺：

在LSR与基材之间注入过渡层材料（如TPSIV热塑性硫化胶），实现梯度粘接：

• 第一射：TPE基材

• 第二射：TPSIV过渡层（厚度0.2-0.5mm）

• 第三射：LSR密封层

• 优势：剥离强度提升至8-12 N/mm，远超直接粘接的3-5 N/mm

2.2 精密模具密封设计

分型面密封：

• 配合精度：分型面间隙≤0.02mm，避免飞边产生渗漏通道

• 密封筋设计：在分型面设置0.1-0.2mm高的密封筋，压缩量30-50%

• 材料选择：硬质合金镶件（硬度HRC 58-62），耐磨损

排气与真空辅助：

• 排气槽深度：0.02-0.05mm，宽度5-10mm

• 真空度要求：深腔结构（深度>10mm）需达到-0.095 MPa以上

• 抽真空时机：注射前0.5-1秒启动，保持至保压结束

浇口设计优化：

• 潜伏式浇口：自动切断，无浇口痕迹，适合外观要求高的产品

• 针阀式浇口：精确控制充填时间，避免喷射效应

• 多点进胶：大型产品采用2-4个浇口，确保充填均匀

2.3 二次硫化与后处理

二次硫化的必要性：

• 去除挥发性物质（低分子硅氧烷、催化剂残留）

• 提升交联密度，压缩永久变形降低30-40%

• 改善耐化学性，耐油性提升至ASTM D471标准

工艺参数：

• 温度：150-200°C（根据产品厚度调整，每1mm壁厚增加25°C）

• 时间：2-4小时（薄壁件2小时，厚壁件4小时）

• 通风：强制对流，风速0.5-1 m/s，加速挥发物排出

质量检测：

• 重量损失率：≤1.5%（200°C×4小时）

• 挥发物含量：≤0.5%（GC-MS检测）

• 透明度：透光率≥90%（透明LSR产品）

三、极端环境下的密封性能验证

3.1 高温高湿环境测试

测试条件：

• 温度：85°C，湿度：85% RH

• 持续时间：1000小时（约42天）

• 判定标准：无分层、无起泡、绝缘电阻>10 MΩ

失效模式分析：

• 水解老化：酯基类TPE在高温高湿下水解，导致粘接失效。解决方案：改用聚醚型TPE或增加底涂剂厚度

• 霉菌生长：有机填料成为霉菌营养源。解决方案：添加防霉剂（如有机锡化合物，浓度0.1-0.3%）

3.2 低温弯折测试

测试条件：

• 温度：-40°C至-60°C

• 弯折次数：10,000次（弯曲半径5mm）

• 判定标准：无裂纹、无硬化、电阻变化率<5%

技术难点：

LSR的玻璃化转变温度（Tg）约为-120°C，理论上耐低温性能优异，但实际应用中需注意：

• 增塑剂迁移：某些TPE中的增塑剂在低温下析出，导致LSR变硬。解决方案：选用耐寒型TPE（Tg<-50°C）

• 结晶现象：部分LSR在-40°C以下出现微晶，弹性下降。解决方案：添加苯基硅油（5-10%），抑制结晶

3.3 化学介质浸泡测试

测试介质：

• 人工汗液（pH 4.7-5.5，模拟人体接触）

• 海水（3.5% NaCl溶液，模拟海洋环境）

• 消毒剂（75%乙醇、异丙醇，模拟医疗消毒）

测试周期：

• 短期：24小时×70°C（加速老化）

• 长期：30天×室温（实际工况模拟）

判定标准：

• 体积变化率：<5%（ASTM D471）

• 硬度变化：<±5 Shore A

• 拉伸强度保持率：>80%

典型结果：

LSR在乙醇中浸泡30天后，体积膨胀率仅2-3%，远优于NBR橡胶（15-20%）和EPDM（8-12%）。

四、行业应用案例与技术选型

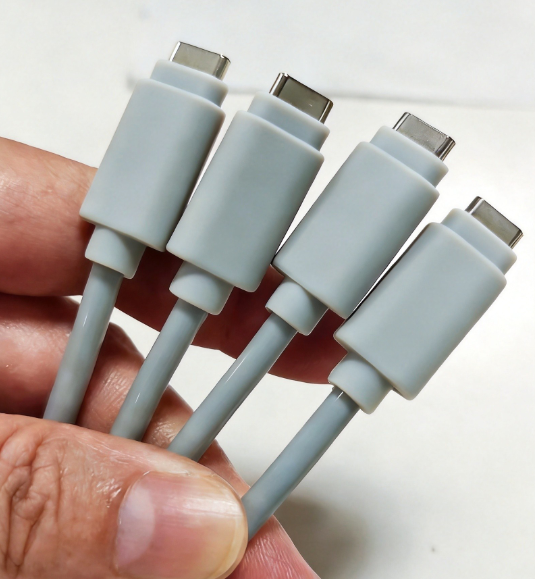

4.1 智能手机防水充电线（IP68级）

应用场景：户外运动、浴室使用、雨天携带

技术方案：

• 材料组合：LSR（外壳）+ TPU（内层）+ 镀锡铜导线

• 密封结构：USB-C接头处采用双O型圈设计，压缩量40%

• 测试结果：1.5米水深×30分钟无渗漏，通过IEC 60529认证

成本分析：

相比传统PVC包覆，LSR方案成本高30-40%，但良品率提升至98%以上，综合成本持平。

4.2 医疗内窥镜数据线（灭菌级）

应用场景：反复高温高压蒸汽灭菌（134°C×18分钟）

技术方案：

• 材料选择：医用级LSR（USP Class VI认证），透明度高（透光率≥92%）

• 特殊工艺：退火处理（120°C×2小时）消除内应力，防止灭菌后雾化

• 粘接技术：等离子处理+硅烷底涂剂，剥离强度≥10 N/mm

认证要求：

• ISO 10993生物相容性测试（细胞毒性、致敏性、刺激性）

• FDA 21 CFR 177.2600食品接触材料认证

4.3 工业机器人传感器线缆（耐油污级）

应用场景：切削液、润滑油、冷却液环境

技术方案：

• 材料改性：LSR中添加氟硅橡胶（FKM）共混，耐油性提升至ASTM D471标准（体积变化率<3%）

• 结构设计：螺旋波纹结构，适应机器人关节的反复弯折（弯曲半径10mm，寿命>50万次）

• 防护措施：外层涂覆疏油涂层（含氟聚合物），油污易清洁

性能指标：

• 耐温范围：-40°C至+150°C

• 耐弯折次数：>50万次（弯曲半径10mm）

• 绝缘电阻：>1000 MΩ（500V DC）

五、未来技术发展趋势

5.1 智能密封材料

• 自修复LSR：引入动态共价键（Diels-Alder反应），轻微划痕在60-80°C下自动愈合，修复效率>90%

• 传感集成：在LSR中嵌入导电填料（碳纳米管），实时监测密封界面的应变和损伤

5.2 绿色制造工艺

• 无溶剂底涂剂：水性硅烷偶联剂，VOC排放降低95%

• 生物基LSR：源自植物硅源，碳足迹降低40%，预计2030年商业化

-
